ゼンマイタイマー : SCD,SC-D(ZENKO)
この商品は2022年6月で生産終了になりました。
販売は在庫分のみになります。

ゼンマイ式タイマーです。
つまみを右にまわすと動作を開始し、設定時間経過で動作を終えます。
過去にZENKO社で生産販売していた品物です。
機器組み込みにあたっては電気の知識が必要になります。
この商品に取扱説明書は付属しません。
AC100V用です。AC200V回路には使用できません。
AC200V製品は別売のMS-1のみになります。

*参考
最近エンジンポンプの自動停止にご使用の方が増えています。
メーカーによるかもしれませんがb接点が必要のようです。
この場合は-AB型をお選びください。
赤線と黄線がb接点になります。

オプション:設定最大時間
-15M:15分
-30M:30分
-1H:1時間
-2H:2時間

オプション:出力形式
-1A:a接点出力

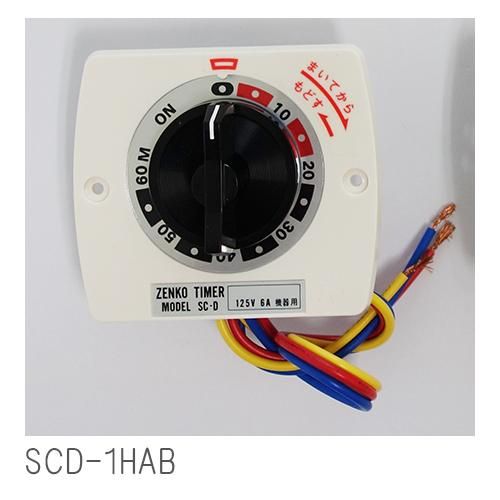

ーAB:ab接点出力(赤線-黄線=b接、赤線-青線=a接)

*a接点とab接点について
a接点:接点は「0」位置で開いています。開いているということは回路に電気が流れないということです。ツマミを右に回すことで接点がつながり回路が閉じて電気が流れます。ある時間だけ機器を動作させる時に使います。

b接点:a接点とは逆に接点は「0」位置で閉じています。閉じているということは回路に電気が流れるということです。ツマミを右に回すことで接点が離れ回路が開いて電気が止まります。ある時間だけ機器を停止させる時に使います。

ab接点はc接点とも呼ばれ、a接点とb接点の両方を持っています。

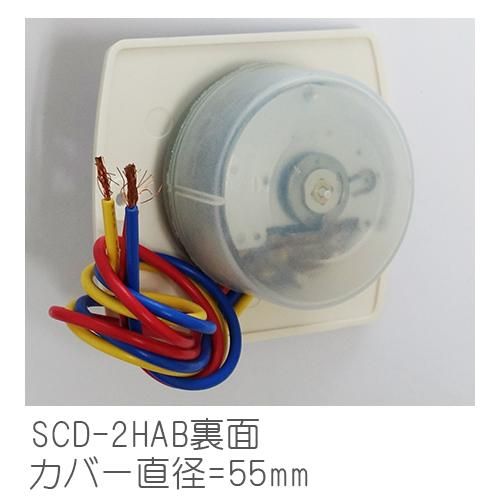

ab接点(c接点)の機種は3本線が特徴になります。

オプション:取り付け台
-取付台有
-取付台無

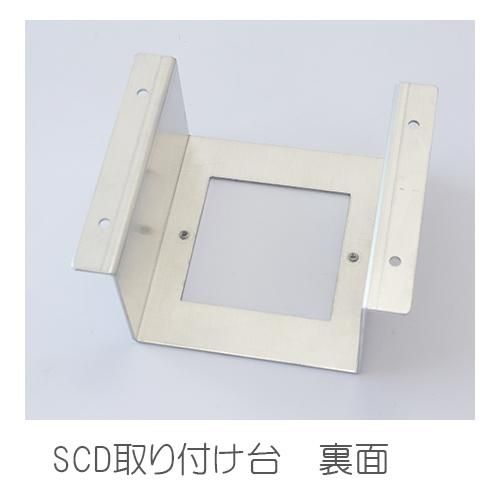

取り付け台は「浜平商店」オリジナルです。


■製品詳細
最大時間:15/30/60/120分
最大角度:270度(右セット)
時間設定方向:時計方向(右セット)
時間精度:最大時間±15%(最大角度にて)
動作方向:反時計方向
接点容量:AC125V/6A
使用温度:-10℃〜50℃
連続機能:あり。45度(左セット)
絶縁抵抗:100MΩ以上(DC500Vメガ)
接点:1a又は1c
絶縁耐圧:AC1000V/1分間(充電部・非充電部)
微角度セット:Off位置から60度
強制反復耐力:毎分5回の速度にて機械的5000回、 電気的10000回に耐えること
設定トルク:1.2kg-cm〜4.5kg-cm
RoHS対応:対応

生産国
日本

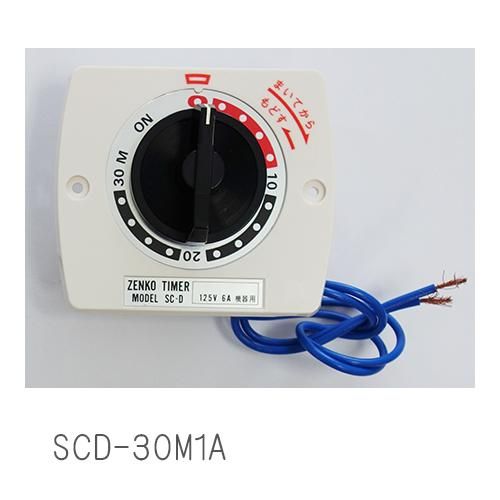

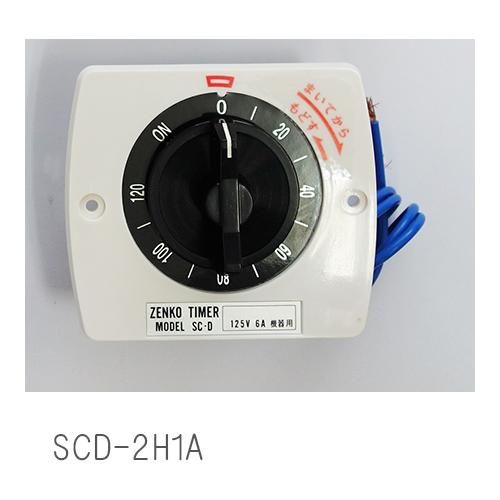

青色線2本の写真はa接点製品になります。

浜平商店はyahoo店もございます。yahooのショッピングで「浜平商店」を検索してご来店ください。

・ 型番
ZENKOゼンマイタイマー ツマミ・プレート付き AC100V専用
・ 販売価格

6,380円(税込)

・ 購入数
 15M-1A30M-1A-1H-1A-2H-1A15M-AB30M-AB1H-AB2H-AB
取付台無
取付台付
